Opis 12-žilnog zračnog kabela
Zračni optički kabel koji se naziva i ASU kabel. Zračni optički kabel lakša je i pristupačnija alternativa ADSS kabelu, jednostruki labavi dizajn cijevi učinio je kabel lakšim i dva FRP čvrstoća pružajući dobre mehaničke performanse, jednostavan za instalaciju tako da postaje sve popularniji od ISP tvrtke, Čvrstoća: FRP, vlaknaste jezgre: 4~12 jezgre vlakna je opcija, raspon: 80M ASU Kabel, kabel MAT Kratkoročni: 1,4 KN, Maks. otpornost na gnječenje (kratkotrajno): 1000 N/100 mm, min. radijus savijanja (ugradnja): 25 puta promjer kabela, min. polumjer savijanja (rad): 15 puta veći od promjera kabela, temperatura ugradnje: -10 stupnjeva ~ +60 stupnjeva.
Slika 12-žilnog zračnog vlaknastog kabela
Specifikacija
■Mehanička i ekološka izvedba
|
Artikal |
Sadržaj |
Vrijednost |
|
Maks. otpornost na drobljenje |
Kratkoročno |
1000 N/100 mm |
|
Min. radijus savijanja |
Montaža |
25 puta veći od promjera kabela |
|
Operacija |
15 puta veći od promjera kabela |
|
|
Raspon temperature |
Operacija |
-30 stupnjeva ~ +70 stupnjeva |
|
Montaža |
-10 stupnjeva ~ +60 stupnjeva |
|
|
Skladištenje/transport |
-30 stupnjeva ~ +70 stupnjeva |
■Glavno ispitivanje mehaničke i ekološke učinkovitosti
|
Artikal |
Metoda ispitivanja |
Uvjet prihvaćanja |
|
Vlačna čvrstoća IEC 60794-1-2- E1 |
Opterećenje: MAT Duljina kabela: oko 50m Load time>=1 min |
Naprezanje vlakana Manje ili jednako 0,33%. Promjena gubitka Manje ili jednako 0,1dB@1550nm nakon ispitivanja. Nema pucanja vlakana i bez oštećenja omotača. |
|
Test smrskavanjem IEC 60794-1-2-E3 |
Load: Short term crush Load time: >= 1 min |
Promjena gubitka Manje ili jednako 0,1dB@1550nm nakon ispitivanja. Nema pucanja vlakana i bez oštećenja omotača. |
|
Ispitivanje udarom IEC 60794-1-2-E4 |
Polumjer: 300 mm Točke udara: 3 Vrijeme po bodu: 1 Energija udarca: 10J |
Promjena gubitka Manje od ili jednako 0,1dB/km@1550nm. Nema loma vlakana i bez oštećenja omotača. |
|
Ponavlja se Savijanje IEC 60794-1-2-E6 |
Polumjer savijanja: 20 x OD Broj ciklusa: 10 |
Promjena gubitka Manje od ili jednako 0,1dB/km@1550nm. Nema loma vlakana i bez oštećenja omotača. |
|
Torzija IEC 60794-1-2- E7 |
Duljina: 1m Kut uvijanja: ±90 stupnjeva Broj ciklusa: 10 |
Promjena gubitka Manje od ili jednako 0,1dB/km@1550nm. Nema loma vlakana i bez oštećenja omotača. |
|
Savijanje kabela IEC 60794-1-2-E11 |
Promjer trna: 20 x OD -Broj okreta:10 -Broj ciklusa:5 |
Promjena gubitka Manje od ili jednako 0,1dB/km@1550nm. Nema loma vlakana i bez oštećenja omotača. |
|
Voda Prodor IEC 60794-1-2-F5 |
Visina vode: 1m Duljina uzorka: 3m Vrijeme: 24h |
Nema curenja vode iz jezgre kabela na suprotnom kraju. |
|
Temperatura Biciklizam IEC 60794-1-2-F1 |
Temperatura: -30 stupnjeva ~+70 stupnjeva Vrijeme svakog koraka: 12h Broj ciklusa: 2 |
Promjena gubitka Manje od ili jednako 0,1dB/km@1550nm. Nema loma vlakana i bez oštećenja omotača. |

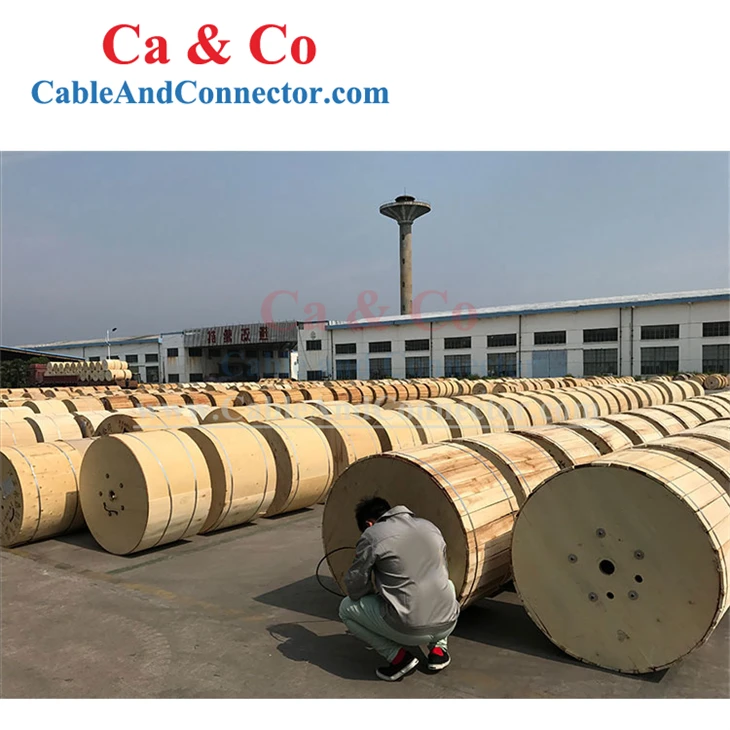

■Pakiranje
1 Svaka pojedinačna duljina kabela namotana je na željezni stalak-drveni kompozitni ili čisti drveni bubanj.
2 Standardna duljina bubnja je 4000m/5000m s ±2%, druge duljine su također dostupne.
3 Najmanje 3 m unutarnjeg kraja kabela treba biti rezervirano za ispitivanje.
4 Prekriven plastičnom međuspremnicom.
5 Zatvoreno jakim drvenim letvama.
